2004 204 20 x 4 Karakter Dot Matrix LCD Display Modul IC Controller Blue Blacklight

2004 204 20 x 4 Karakter Dot Matrix LCD Display Modul IC Controller Blue Blacklight

Detail produk:

Tempat asal: Dongguan, China
Nama merek: Fangsheng
Sertifikasi: ISO9001:2015

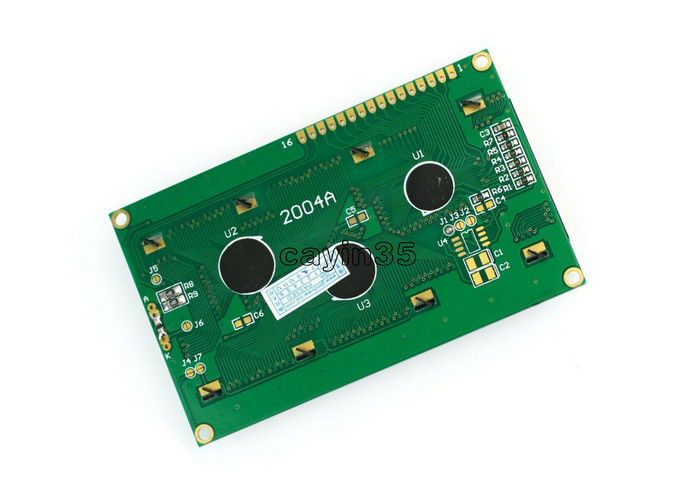

Nomor model: 2004A COB

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 500
Harga: Negotiation
Kemasan rincian: Tas gelembung + Blister + kotak busa + Karton
Waktu pengiriman: 3 ~ 5 Hari Kerja
Syarat-syarat pembayaran: T/T, Western Union, Paypal
Menyediakan kemampuan: Set 200K / Bulan
Harga terbaik Kontak

Informasi Detail

Matriks Dots: 20 * 4 Titik tegangan: 5.0V
Jenis Lcd: STN Lcd Mode Tampilan: Penularan
Cahaya Tinggi:

layar lcd dot matrix

,

modul layar lcd berwarna

Deskripsi Produk

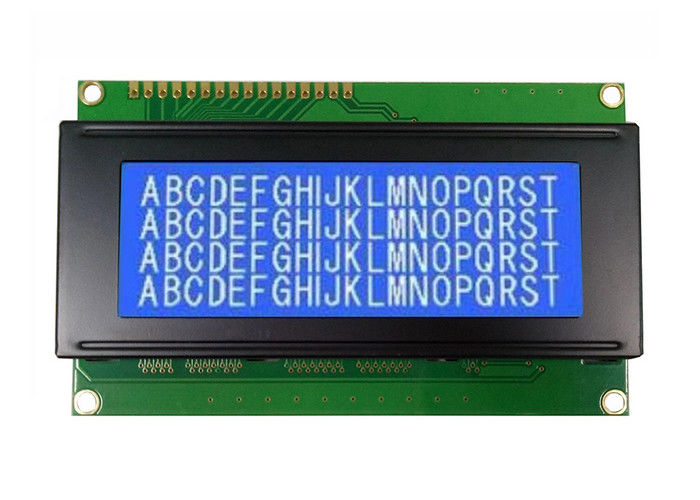

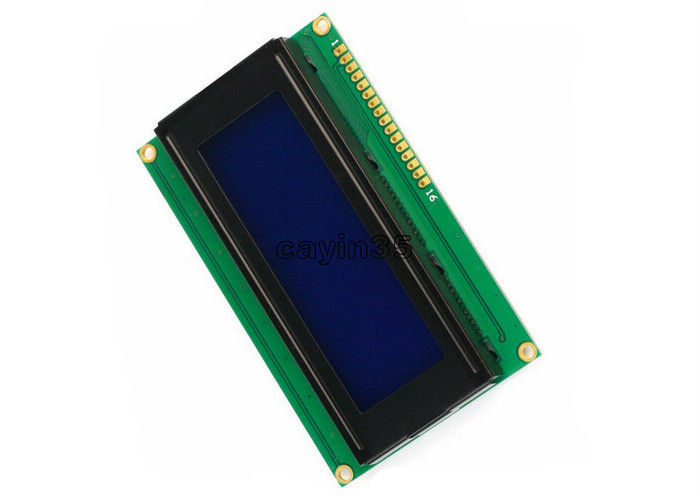

2004 204 20x4 Karakter LCD Display Module IC Pengendali Blue Blacklight


A. Informasi Dasar:

1. Modul adalah Modul LCD karakter konsumsi daya rendah dengan pengontrol internal.

2. Modul dapat dengan mudah dihubungkan dengan MCU.

3. Format Tampilan: 20 Karakter x 4 baris.

4. Ini fantastis untuk proyek berbasis Arduino.

5. Tegangan suplai: 5V.

6. Modul LCD 20x4 yang dirakit dan diuji sepenuhnya.

7. Teks Putih, Lampu latar biru.

8. Antarmuka Analog.

9. Ukuran: 98 x 60 x 12mm.

BARANG
ISI
DESKRIPSI
1
Tampilkan Ukuran Garis Besar
98 (H) * 55 (W) * 3,55 mm (T)
2
Melihat Ukuran
70,4 (H) * 20,8 (W) mm
3
Voltase
3.3 V, 5.0V
4
Suhu Operasional
-20 ~ 70 ℃
5
Parameter Drive

Tugas 1/16, Bias 1/5

6
Lampu latar
Led Putih
7
Warna
Biru atau Kuning - Hijau
8
Drive IC
ST7920

B. Spesifikasi Tampilan :
<< Karakter Layar: 20 karakter X 4 baris Font Karakter: 5X7dors + kursor
<< Warna tampilan-Warna latar belakang tampilan: STN, Biru-Kuning
<< Mode polarisasi: positif, Transflektif
<< Sudut pandang: 6:00
<< Tugas tampilan: 1/16 Bias mengemudi: 1/5
<< Character Generator ROM (CGROM): 8320 bit (192 characterX5X7 dots) & (32
characterX5X10 dots)
<< RAM Penghasil Karakter (CGRAM): 64X8 bit (8 karakterX5X8 titik)
<< RAM Tampilan Data (DDRAM): 80X8 bit (maks 80 karakter)
<< Karakteristik mekanik (Unit: mm)
<< Dimensi ekstenal : 98.0X60.0X13.5
<< Area tampilan : 76.0X25.2 Font karakter: 5X7 titik + kursor
<< Ukuran karakter: 2.95X4.75 Ukuran titik: 0.55X0.55
<< Pitch karakter: 3.55X5.35
<< Berat : 60g
<< KEKUATAN: + 5V

C. Diagram Struktur :

Sematkan NO.
Simbol
Fungsi
Ucapan
1
Vss
Sumber Daya listrik

0V
2
Vdd
+ 5V
3
Vo
Untuk LCD
Variabel
4
RS
Pilih Register (H: Data L: Instruksi
5
R / W
L: MPU ke LCM H: LCM ke MPU
6
E
Memungkinkan
7
DB0
Bit Data 0
8
DB1
Bit Data 1
9
DB2
Bit Data 2
10
DB3
Bit Data 3
11
DB4
Bit Data 4
12
DB5
Bit Data 5
13
DB6
Bit Data 6
14
DB7
Bit Data 7
15
SEBUAH
Anoda Unit LED
16 K
Katoda Unit LED
