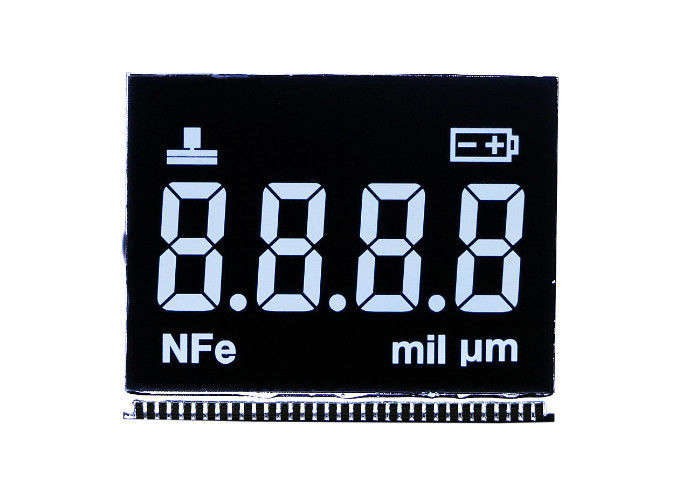

Modul Tampilan LCD Segmen 7 Monokrom Kustom VA Type. Tampilan LCD Kontras Tinggi Dengan Backlight LED Putih
Detail produk:
| Tempat asal: | Dongguan, China |
| Nama merek: | Fangsheng |
| Sertifikasi: | ISO9001:2015 |
| Nomor model: | FTP1013TP01 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 500 |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Tas gelembung + Blister + kotak busa + Karton |
| Waktu pengiriman: | 3 ~ 5 Hari Kerja |
| Syarat-syarat pembayaran: | T/T, Western Union, Paypal |
| Menyediakan kemampuan: | Set 200K / Bulan |
|
Informasi Detail |
|||
| Jenis Lcd: | Layar VA Lcd | Tegangan: | 4,5 V |
|---|---|---|---|
| LED: | putih | Mode tampilan: | Penularan, Transflektif |
| Menyoroti: | va modul lcd,pelurusan vertikal lcd |
||
Deskripsi Produk
Custom Monochrome LCD 7 Segmen Tampilan Modul tipe VA Layar Lcd Kontras Tinggi Dengan Backlight LED Putih
Jenis polarizer belakang:
Ada tiga tipe dari polarizer: polarizer transmisi; ; transflective polarizer polarizer transflektif dan polarizer reflektif.
SEBUAH. Jika Tidak Ada LED backlight, silakan pilih polarizer reflektif.
B. Jika lampu latar LED diperlukan, maka Anda dapat memilih transmisi atau polarizer transflektif.
C. Transflective polarizer is better and expensive than transmission polarizer. Polarizer transflektif lebih baik dan mahal daripada polarizer transmisi. But transflective LCD will have a uniform light result compared with transmission polarizer. Tetapi LCD transflektif akan memiliki hasil cahaya yang seragam dibandingkan dengan polarizer transmisi. What is more, when LED backlight is off, transflecitve LCD will also have a good display result. Terlebih lagi, ketika lampu latar LED mati, LCD transflecitve juga akan memiliki hasil tampilan yang baik.
D. Untuk polarizer transmisi, ketika LCD negatif atau lampu latar LED menyala, maka lebih baik gunakan polarizer transmisi.
Informasi dasar:
|
BARANG
|
KANDUNGAN
|
DESKRIPSI
|
|
1
|
Tampilkan Ukuran Garis Besar
|
52 (H) * 45 (W) * 1,1 mm (T)
|
|
2
|
Melihat Ukuran |
49 (H) * 40 (W) mm
|
|
3
|
Tegangan
|
4.5V
|
|
4
|
Suhu Operasional
|
-20 ～ 70 ℃
|
|
5 |
Parameter Drive |
1/4 Duty 1/3 Bias |
|
6
|
Lampu latar
|
3pcs Led
|
|
7
|
Warna
|
putih |
|
8
|
Antarmuka
|
Pin
|
Mode koneksi LCD.
Bagaimana menghubungkan LCD pada PCB Anda? Ada empat jenis konektor untuk pilihan Anda.
1. Konektor pin logam. It is very common connection way. Ini adalah cara koneksi yang sangat umum. Pins should insert into PCB holes and solder it. Pin harus dimasukkan ke dalam lubang PCB dan disolder. It is very strong and firm. Sangat kuat dan tegas. LCD,LED backlight or PCB can be connected together as a LCD module. LCD, LED backlight atau PCB dapat dihubungkan bersama sebagai modul LCD.
Untuk koneksi, Jika Anda harus memastikan bahwa LCD dan PCB dapat dipadatkan dengan baik, atau LCD tidak dapat ditampilkan atau hanya menampilkan bagian.
Tapi strip zebra murah.
3.Kertas segel panas.Heat seal paper is a flexible connect way. Kertas segel panas adalah cara penghubung yang fleksibel. Heat seal paper can be heated pressing on LCD and PCB directly. Kertas segel panas dapat dipanaskan dengan menekan LCD dan PCB secara langsung. But head seal is easy to be oxidized after a few years. Tetapi segel kepala mudah dioksidasi setelah beberapa tahun.
4.FPC (Sirkuit Cetak Fleksibel) koneksi. FPC connector is also a flexible connect way. Konektor FPC juga merupakan cara koneksi yang fleksibel. FPC quality is very good compared with heat seal paper. Kualitas FPC sangat baik dibandingkan dengan kertas segel panas. It is a good connection way,but price and tooling charge is higher. Ini adalah cara koneksi yang baik, tetapi harga dan biaya alat lebih tinggi.
Standar inspeksi
|
Permukaan Inspeksi
|
18 (subordinasi )
|
Kebutuhan Postive Layar LCD: Punctiform rusak (Lcd dengan kotor bintik-bintik, paster dengan bintik-bintik kotor, kaca kerusakan permukaan, kerusakan polarizer (setelah paster visual) Φ = (L.+W) / 2 L =Panjangnya W = Width |
Inspeksi Standar |
≤10 cetakan |
11 ~ 30 cetakan |
31 ~ 80 cetakan |
> 80 cetakan |
|
φ≤0.1mm |
Diabaikan |
Diabaikan |
Diabaikan |
Diabaikan |
|||
|
0.1mm <φ≤0.2mm |
3 | 3 | 2 | 2 | |||
|
0.2mm <φ≤0.25mm |
1 | 1 | 0 | 0 | |||
|
0.25mm <φ≤0.3mm |
0 | 0 | 0 | 0 | |||
|
0.3mm <φ≤0.35mm |
0 | 0 | 0 | 0 | |||
|
0.10mm <φ≤0.35mm menerima jumlah total |
3 | 3 | 2 | 2 | |||
|
catatan: 1. 0.15mm <φ≤0.25mm jarak antara dua titik harus> 5mm, status cacat di atas dapat diabaikan ketika berada di luar area V / A. Ada status khusus yang tunduk pada permintaan pelanggan atau sampel yang ditandatangani |
|||||||
|
Kebutuhan Negatif Layar LCD: Punctiform rusak (Lcd dengan kotor bintik-bintik, paster dengan bintik-bintik kotor, kaca kerusakan permukaan, kerusakan polarizer (setelah paster visual) Φ = (L.+W) / 2 L =Panjangnya W = Width
|
Inspeksi Standar |
≤10 cetakan | 11 ~ 30 cetakan | 31 ~ 80 cetakan | > 80 cetakan | ||
|
φ≤0.1mm |
6 | 5 | 4 |
3 |
|||
|
0.1mm <φ≤0.2mm |
3 | 3 | 2 | 1 | |||
|
0.2mm <φ≤0.25mm |
0 | 0 | 0 | 0 | |||
|
0.25mm <φ≤0.3mm |
0 | 0 | 0 | 0 | |||
|
0.10mm <φ≤0.35mm menerima jumlah total |
6 | 5 | 4 | 3 | |||
|
catatan: 1. 0.1mm <φ≤0.25mm jarak antara dua titik harus> 5mm, status cacat di atas dapat diabaikan ketika berada di luar area V / A. 2. Ada status khusus yang tunduk pada permintaan pelanggan atau sampel yang ditandatangani |
|||||||
