3.3 V HTN Lcd Panel Display Negatif Drive Parameter 1/4 Duty 1/3 Bias

3.3 V HTN Lcd Panel Display Negatif Drive Parameter 1/4 Duty 1/3 Bias

Detail produk:

Tempat asal: Dongguan, China
Nama merek: Fangsheng
Sertifikasi: ISO9001:2015
Nomor model: FHP2511GP01

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 500
Harga: Negotiation
Kemasan rincian: Tas gelembung + Blister + kotak busa + Karton
Waktu pengiriman: 3 ~ 5 Hari Kerja
Syarat-syarat pembayaran: T/T, Western Union, Paypal
Menyediakan kemampuan: Set 200K / Bulan
Harga terbaik Kontak

Informasi Detail

Jenis Lcd: Layar LCD HTN Tegangan: 3.3 V
LED: putih Mode tampilan: Penularan, Transflektif
Cahaya Tinggi:

blue film lcd

,

layar lcd transflektif

Deskripsi Produk

7 Segmen Layar Lcd Panel Display Negatif LCD HTN Ukuran Kustom Modul Layar Lcd



Jenis polarizer belakang:
Ada tiga tipe dari polarizer: polarizer transmisi; ; transflective polarizer polarizer transflektif dan polarizer reflektif.
SEBUAH. Jika Tidak Ada LED backlight, silakan pilih polarizer reflektif.
B. Jika lampu latar LED diperlukan, maka Anda dapat memilih transmisi atau polarizer transflektif.
C. Transflective polarizer is better and expensive than transmission polarizer. Polarizer transflektif lebih baik dan mahal daripada polarizer transmisi. But transflective LCD will have a uniform light result compared with transmission polarizer. Tetapi LCD transflektif akan memiliki hasil cahaya yang seragam dibandingkan dengan polarizer transmisi. What is more, when LED backlight is off, transflecitve LCD will also have a good display result. Terlebih lagi, ketika lampu latar LED mati, LCD transflecitve juga akan memiliki hasil tampilan yang baik.
D. Untuk polarizer transmisi, ketika LCD negatif atau lampu latar LED menyala, maka lebih baik gunakan polarizer transmisi.

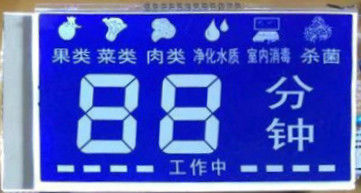

3.3 V HTN Lcd Panel Display Negatif Drive Parameter 1/4 Duty 1/3 Bias 0



Informasi dasar:

BARANG
KANDUNGAN
DESKRIPSI
1
Tampilkan Ukuran Garis Besar
52 (H) * 45 (W) * 1,1 mm (T)
2
Melihat Ukuran
49 (H) * 40 (W) mm
3
Tegangan
4.5V
4
Suhu Operasional
-20 ~ 70 ℃

5

Parameter Drive

1/4 Duty 1/3 Bias

6
Lampu latar
3pcs Led
7
Warna
putih
8
Antarmuka
Pin





Mode koneksi LCD.
Bagaimana menghubungkan LCD pada PCB Anda? Ada empat jenis konektor untuk pilihan Anda.

1. Konektor pin logam. It is very common connection way. Ini adalah cara koneksi yang sangat umum. Pins should insert into PCB holes and solder it. Pin harus dimasukkan ke dalam lubang PCB dan disolder. It is very strong and firm. Sangat kuat dan tegas. LCD,LED backlight or PCB can be connected together as a LCD module. LCD, LED backlight atau PCB dapat dihubungkan bersama sebagai modul LCD.

2. Zebra strip.Ketika konektor zebra strip, maka zebra strip harus antara LCD dan PCB. Anda harus memadatkan LCD dan PCB secara merata, sehingga zebra trip dapat menghubungi dan memecah PCB dengan LCD.

Untuk koneksi, Jika Anda harus memastikan bahwa LCD dan PCB dapat dipadatkan dengan baik, atau LCD tidak dapat ditampilkan atau hanya menampilkan bagian.
Tapi strip zebra murah.

3.Kertas segel panas.Heat seal paper is a flexible connect way. Kertas segel panas adalah cara penghubung yang fleksibel. Heat seal paper can be heated pressing on LCD and PCB directly. Kertas segel panas dapat dipanaskan dengan menekan LCD dan PCB secara langsung. But head seal is easy to be oxidized after a few years. Tetapi segel kepala mudah dioksidasi setelah beberapa tahun.

4.FPC (Sirkuit Cetak Fleksibel) koneksi. FPC connector is also a flexible connect way. Konektor FPC juga merupakan cara koneksi yang fleksibel. FPC quality is very good compared with heat seal paper. Kualitas FPC sangat baik dibandingkan dengan kertas segel panas. It is a good connection way,but price and tooling charge is higher. Ini adalah cara koneksi yang baik, tetapi harga dan biaya alat lebih tinggi.



Standar inspeksi

Permukaan

Inspeksi



18

(subordinasi )



Kebutuhan Postive Layar LCD:

Punctiform rusak (Lcd dengan kotor

bintik-bintik, paster dengan bintik-bintik kotor, kaca

kerusakan permukaan, kerusakan polarizer

(setelah paster visual)

Φ = (L.+W) / 2

L =Panjangnya

W = Width

Inspeksi

Standar

10 cetakan

11 ~ 30 cetakan

31 ~ 80 cetakan

> 80 cetakan

φ≤0.1mm

Diabaikan

Diabaikan

Diabaikan

Diabaikan

0.1mm <φ≤0.2mm

3 3 2 2

0.2mm <φ≤0.25mm

1 1 0 0

0.25mm <φ≤0.3mm

0 0 0 0

0.3mm <φ≤0.35mm

0 0 0 0

0.10mm <φ≤0.35mm menerima jumlah total

3 3 2 2

catatan:

1. 0.15mm <φ≤0.25mm jarak antara dua titik harus> 5mm, status cacat di atas dapat diabaikan ketika berada di luar area V / A.

Ada status khusus yang tunduk pada permintaan pelanggan atau sampel yang ditandatangani

Kebutuhan Negatif Layar LCD:

Punctiform rusak (Lcd dengan kotor

bintik-bintik, paster dengan bintik-bintik kotor, kaca

kerusakan permukaan, kerusakan polarizer

(setelah paster visual)

Φ = (L.+W) / 2

L =Panjangnya

W = Width



Inspeksi

Standar

10 cetakan 11 ~ 30 cetakan 31 ~ 80 cetakan > 80 cetakan

φ≤0.1mm

6 5 4

3

0.1mm <φ≤0.2mm

3 3 2 1

0.2mm <φ≤0.25mm

0 0 0 0

0.25mm <φ≤0.3mm

0 0 0 0

0.10mm <φ≤0.35mm menerima jumlah total

6 5 4 3

catatan:

1. 0.1mm <φ≤0.25mm jarak antara dua titik harus> 5mm, status cacat di atas dapat diabaikan ketika berada di luar area V / A.

2. Ada status khusus yang tunduk pada permintaan pelanggan atau sampel yang ditandatangani
